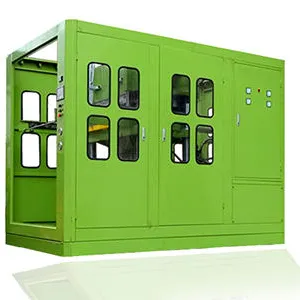

آلة التشكيل الحراري للصفائح عالية الجودة

التشكيل الحراري هو عملية تصنيع تتضمن تسخين لوح من البلاستيك أو أي مادة أخرى حتى يصبح مرنا ، ثم تشكيله في شكل معين باستخدام قالب أو قالب. عادة ما تتضمن المعدات المستخدمة في التشكيل الحراري:

آلة التشكيل الحراري ، وهي القطعة الرئيسية من المعدات المستخدمة في هذه العملية. تتكون هذه الآلة عادة من فرن لتسخين المواد ، ومحطة تشكيل حيث يتم تشكيل المادة ، ومحطة تشذيب حيث تتم إزالة أي مواد زائدة.
قالب أو قالب يستخدم لتشكيل المادة بالشكل المطلوب. يمكن أن يكون هذا قالبا بسيطا ومسطحا للأشكال الأساسية ، أو قالبا ثلاثي الأبعاد أكثر تعقيدا لتصميمات أكثر تعقيدا.
مضخة تفريغ ، والتي تستخدم لإنشاء فراغ داخل القالب للمساعدة في سحب المادة إلى الشكل المطلوب.
نظام تبريد يستخدم لتبريد الجزء المشكل بسرعة للحفاظ على شكله.
معدات مناولة المواد ، مثل أحزمة النقل أو الروبوتات ، والتي تستخدم لنقل المواد خلال المراحل المختلفة لعملية التشكيل الحراري.

بالإضافة إلى هذه القطع الأساسية من المعدات ، قد تتطلب عمليات التشكيل الحراري أيضا معدات مساعدة أخرى ، مثل خلاطات مواد المزج ، والمطاحن لتقليل المواد إلى الحجم المناسب ، وأفران للتسخين المسبق للمواد.

يستخدم التشكيل الحراري المكون من ورقتين ورقتين ، مما يجعل من الممكن إنتاج جزء صندوق مجوف على الوجهين مع ميزات على كلا الجانبين.

يوسع التشكيل الحراري للصفائح المزدوجة تطبيق قولبة الضغط الساخن ، وفي بعض الحالات يمكن أن يحل محل القولبة الدورانية والنفخ لإنتاج أجزاء صندوق مجوفة.

أصغر الأجزاء التي يمكن إنتاجها عن طريق القولبة بالضغط الساخن هي مواد التعبئة والتغليف للأقراص أو بطاريات الساعات ، ويمكن أيضا إنتاج أجزاء كبيرة جدا ، مثل الهياكل التي يبلغ طولها من 3 إلى 5 أمتار. يتراوح سمك مادة التشكيل من 0.05 إلى 15 مم ، وبالنسبة لمادة الرغوة ، يمكن أن يصل السماكة إلى 60 مم.

طريقة لتصنيع منتجات الغلاف المفتوح باستخدام صفائح اللدائن الحرارية. يتم قطع الصفيحة البلاستيكية إلى حجم معين للتسخين والتليين ، وبمساعدة فرق ضغط الهواء أو الضغط الميكانيكي على جانبي الصفيحة ، يتم تشويهها ثم تراكبها على سطح محيط القالب المحدد ، وتبريدها وتشكيلها ، ويتم قطع حواف القطع.
