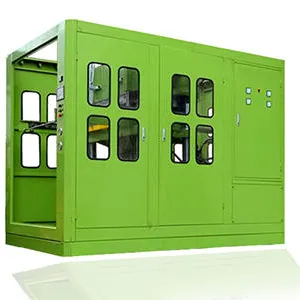

آلة التشكيل الحراري للصفائح عالية الجودة

نظرا للضغط المنخفض ، فإن هيكل القالب المعقد ومواد القوالب باهظة الثمن غير مطلوبة ، وبالتالي فإن تكلفة القالب منخفضة ، وتكلفة الجزء تنافسية للغاية ، وهي عملية مثالية لعينات الأجزاء الكبيرة وإنتاج الدفعات الصغيرة.

التشكيل الحراري هو عملية تصنيع تتضمن تسخين لوح من البلاستيك أو أي مادة أخرى حتى يصبح مرنا ، ثم تشكيله في شكل معين باستخدام قالب أو قالب. تتضمن المعدات المستخدمة في التشكيل الحراري عادة ما يلي:

آلة التشكيل الحراري ، وهي القطعة الرئيسية من المعدات المستخدمة في هذه العملية. تتكون هذه الآلة عادة من فرن لتسخين المادة ، ومحطة تشكيل حيث يتم تشكيل المادة ، ومحطة تشذيب حيث تتم إزالة أي مادة زائدة.
قالب أو قالب يستخدم لتشكيل المادة بالشكل المطلوب. يمكن أن يكون هذا قالبا بسيطا ومسطحا للأشكال الأساسية ، أو قالبا ثلاثي الأبعاد أكثر تعقيدا لتصميمات أكثر تعقيدا.
مضخة تفريغ ، والتي تستخدم لإنشاء فراغ داخل القالب للمساعدة في سحب المادة إلى الشكل المطلوب.
نظام تبريد يستخدم لتبريد الجزء المشكل بسرعة للحفاظ على شكله.
معدات مناولة المواد ، مثل السيور الناقلة أو الروبوتات ، والتي تستخدم لنقل المواد خلال المراحل المختلفة لعملية التشكيل الحراري.

بالإضافة إلى هذه القطع الأساسية من المعدات ، قد تتطلب عمليات التشكيل الحراري أيضا معدات مساعدة أخرى ، مثل خلاطات مزج المواد ، ومطاحن لتقليل المواد إلى الحجم المناسب ، وأفران التسخين المسبق للمادة.

طريقة لتصنيع منتجات القشرة المفتوحة باستخدام صفائح اللدائن الحرارية. يتم قطع الصفيحة البلاستيكية إلى حجم معين للتسخين والتليين ، وبمساعدة فرق ضغط الهواء أو الضغط الميكانيكي على جانبي الصفيحة ، يتم تشويهها ثم تراكبها على سطح محيط القالب المحدد ، وتبريدها وتشكيلها ، ويتم قطع حواف القطع.

يستخدم التشكيل الحراري المكون من ورقتين ورقتين ، مما يجعل من الممكن إنتاج جزء صندوق مجوف على الوجهين مع ميزات على كلا الجانبين.

يعمل التشكيل الحراري للصفائح المزدوجة على توسيع تطبيق قولبة الضغط الساخن ، وفي بعض الحالات يمكن أن يحل محل القولبة الدورانية والنفخية لإنتاج أجزاء صندوق مجوفة.
